項目

單位

Neo(α)-10EXII

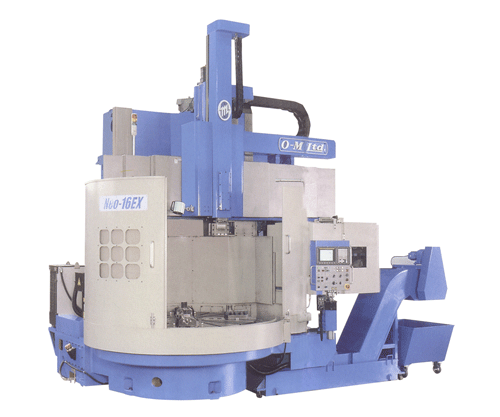

Neo(α)-16EX

Neo(α)-20EX

Neo(α)-28EX

工作臺直徑

mm

?1,100

?1,600

?2,000

?2,800

最大車削直徑

mm

?1,250

?2,000

?2,500

?3,000

最大回轉直徑

mm

?1,400

?2,000

?2,500

?3,000

最大車削高度

mm

600/740

1,500

2,000

2,000

最大承載重量

kg

4,000

8,000

15,000

20,000

最大扭矩

N·m

13,000

20,000

27,000

40,000

最大切削力

N

25,000

25,000

25,000

25,000

滑枕行程

mm

800

1250

1250

1250

自動換刀刀庫容量

把

12（α24）

12（α24）

12（α24）

12（α24）

工作臺回轉速度轉速

轉/分

1~420

1~300

1~200

1~130

橫梁上下移動量

mm

固定

800

1,200

1,200

動力刀具轉速（α型）

轉/分

25~2,500

25~2,500

25~2,500

25~2,500

最大鉆孔能力（α型）

mm

80

80

80

80

標準附件

·手動四爪卡盤工作臺
·標準刀座1把
·自動強制潤滑系統
·冷卻液系統
·X軸伸縮防護罩
·工作臺潤滑油冷卻系統

·12把換刀刀庫（Neo）
24把換刀刀庫（Neoα）
·維護保養工具
·FANUC 0iT數控系統
·工作照明燈
·電氣備件
·自動斷電保護

·防護罩
·基礎地腳
·排屑器
·三色指示燈
·橫梁定位裝置

特殊選配附件

·對刀測量系統
·油壓卡盤高低壓轉換
·換刀刀庫增加刀具數
·插床加工功能

·操作面板增高
·油壓六爪卡盤工作臺
·X軸光柵尺
·在線測量系統

·油壓三爪卡盤工作臺
·工作臺電機功率增大
·Z軸光柵尺
·CAPTO刀座對應
