兄弟工業
BROTHER

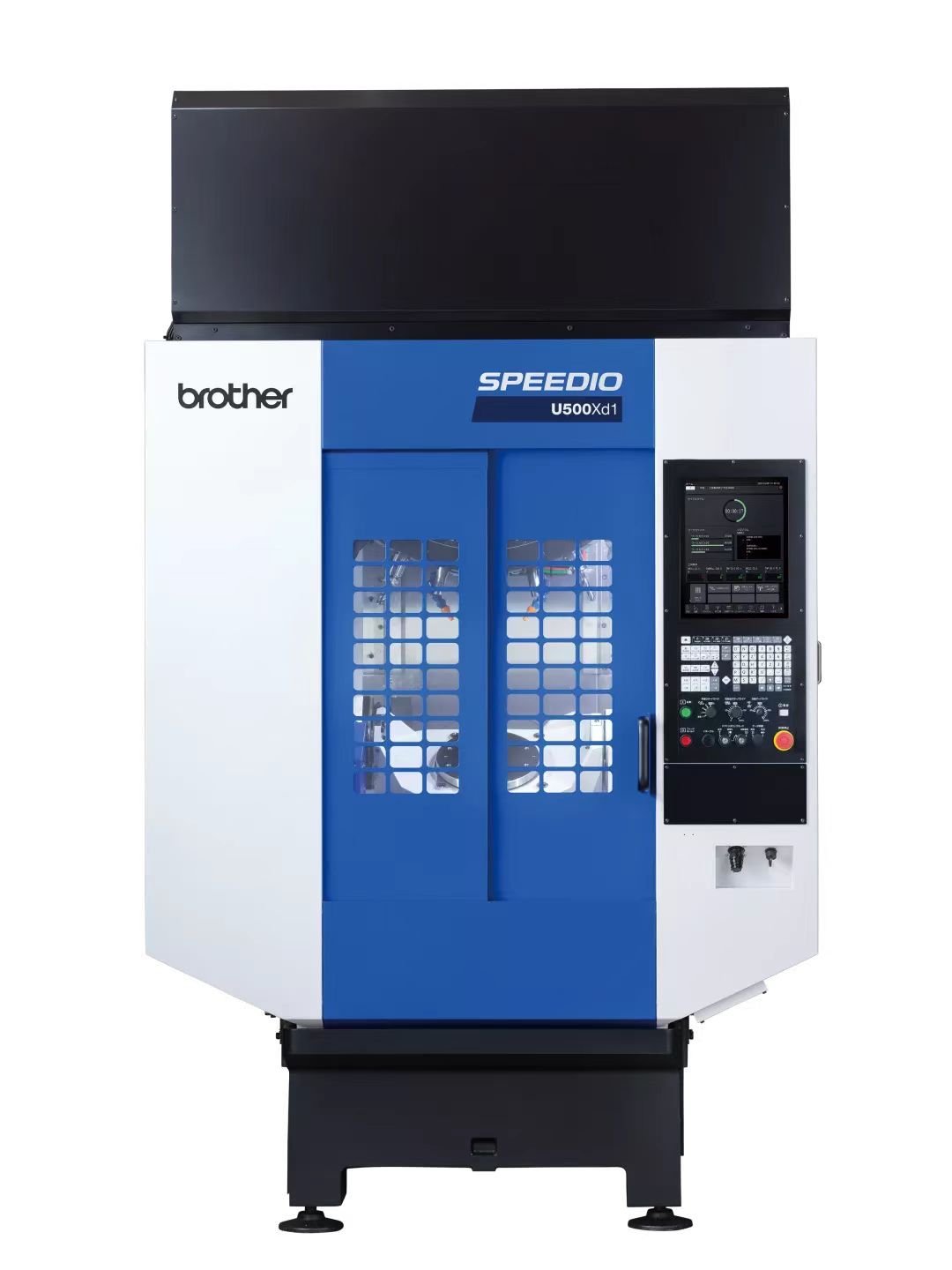

SPEEDIO U500Xd1緊湊型多面加工中心
兄弟公司推出的五軸加工機，A軸、C軸采用滾子齒輪凸輪機構，通過高保持力和無間隙結構實現了高速和高精度的分度，雙向定位精度為28秒，雙向重復定位精度為16秒，分度速度達到C軸：75min-1，A軸：50min-1。
作為傾斜軸A軸的旋轉范圍為-30°～120°，適應于更廣泛的加工領域，最大可支持￠500mm的回轉范圍和最大高度270mm；一體式的搖籃設計，工作臺最大載重達到100kg。
選配上增加了28把刀庫數量，針對工序集約的加工體現刀具數量的優勢；增加了中心出水7.0mpa的選項，針對細長孔的加工，不僅提高加工效率增加孔徑光潔度，而且排屑能力提升大大提高了刀具壽命。
數控系統升級為D00型，全新的觸摸式面板，標準預讀程序段提升至160條，選配最多能預讀1000條程序段，程序處理速度比以往提高4倍；內存容量從原先的100MB提升到500MB，選配最多能達到3GB；豐富的輔助應用，為調試操作帶來更大的便利性。
|
型號 |
SPEEDIO |
U500 Xd1 |
|
|
數控裝置型號 |
|
CNC-D00 |
|
|
行程 |
X軸 |
mm |
500 |
|
Y軸 |
mm |
400 |
|
|
Z軸 |
mm |
300 |
|
|
工作臺 |
作業區域尺寸 |
mm |
Φ260 |
|
最大負載（均勻負載）重量 |
kg |
100 |
|
|
主軸 |
主軸轉速 |
轉/分 |
10,000，16,000 |
|
錐孔 |
|
No.30 |
|
|
進給速度 |
X×Y×Z軸快速移動速度 |
m/分 |
50×50×56 |
|
切削進給速度 |
m/分 |
30 |
|
|
自動刀具交換裝置 |
刀庫容量 |
把 |
14/21/28 |
|
電機 |
主軸電機（30分/連續） |
kW |
10.1/7.0，7.4/5.1 |
|
外形尺寸 |
機床高度 |
mm |
2,748 |
|
占地面積 |
mm |
1,560×2,026 |
|
|
機床重量 |
kg |
2,560 |
|
